多层压敏电阻器 (MLV) 专为抑制静电放电 (ESD) 而设计。
压敏电阻器是一种电压可变电阻器，特点如下：

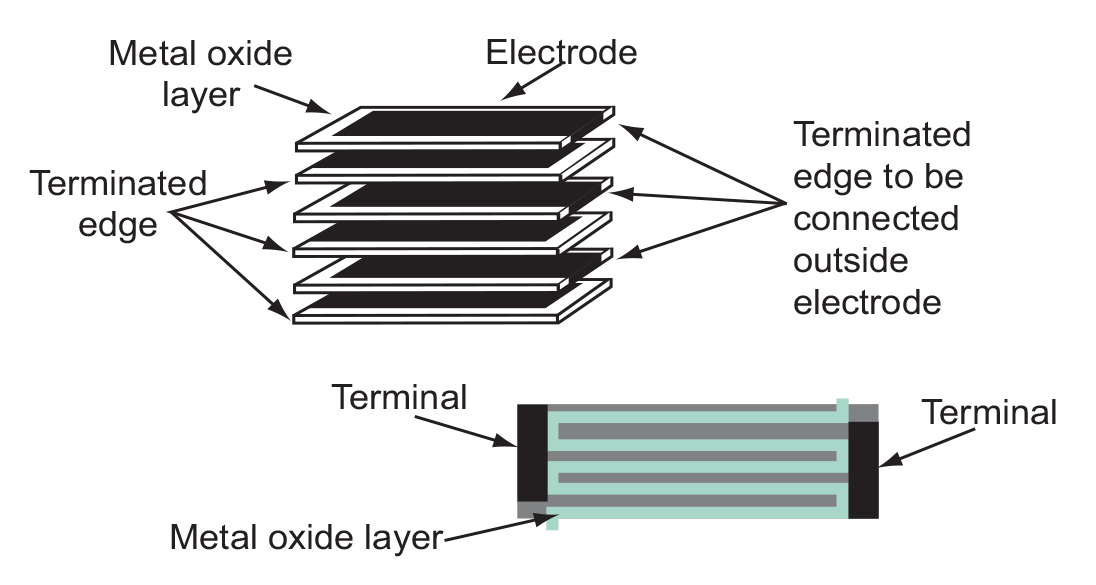

MLV 使用特定配方的多层微粒陶瓷制成。要更好地了解 MLV 的特性和用途，了解金属氧化物压敏电阻器 (MOV) 的特性会很有帮助。

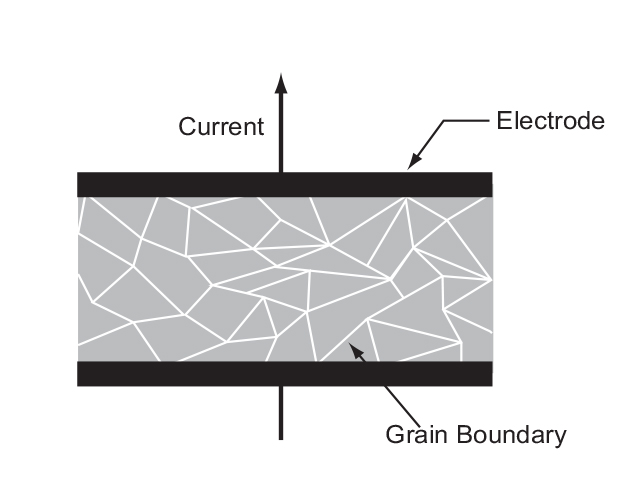

MOV 由氧化锌晶粒和两个金属电极板之间的少量其他金属氧化物制成（参见图 1）。这些相邻的大晶粒形成二极管结，允许电流仅在一个方向上流动。这些“二极管结”以特定方式布置，性能类似于串联的对置二极管。
当施加大电压时，形成二极管结的晶粒边界会因为电子隧穿效应断裂，并变得导电。这允许电流和电压通过压敏电阻器，并将浪涌分流到地面。此操作可保护下游电路和板级元器件，使其免受损坏。MOV 本身具有通常较高的电容和较低的峰值电流能力。
这两个系列也十分适用于以下硬件：计算机和外围设备、DVD 播放器、手机、数码相机、MP3 播放器、便携式电子设备、外部存储器等等。
* 仅限 MLVA 系列。
** 仅限 0402 和 0603 MVLA 系列
| MLVA 系列 | MLVA02V--C---（0201 尺寸） |
| MLVA04V--C---（0402 尺寸） | |
| MLVA06V--C---（0603 尺寸） |
| MLVB 系列 | MLVB04V--C---（0402 尺寸） |
| MLVB06V--C---（0603 尺寸） |
| MLVA | MLVB | |
| 工作电压 | 5.5-26Vdc | 9-18Vdc |
| 钳位电压 | 20-58V | 35-250V |
| 电容 | 33-270pF | 0.5-5pF |

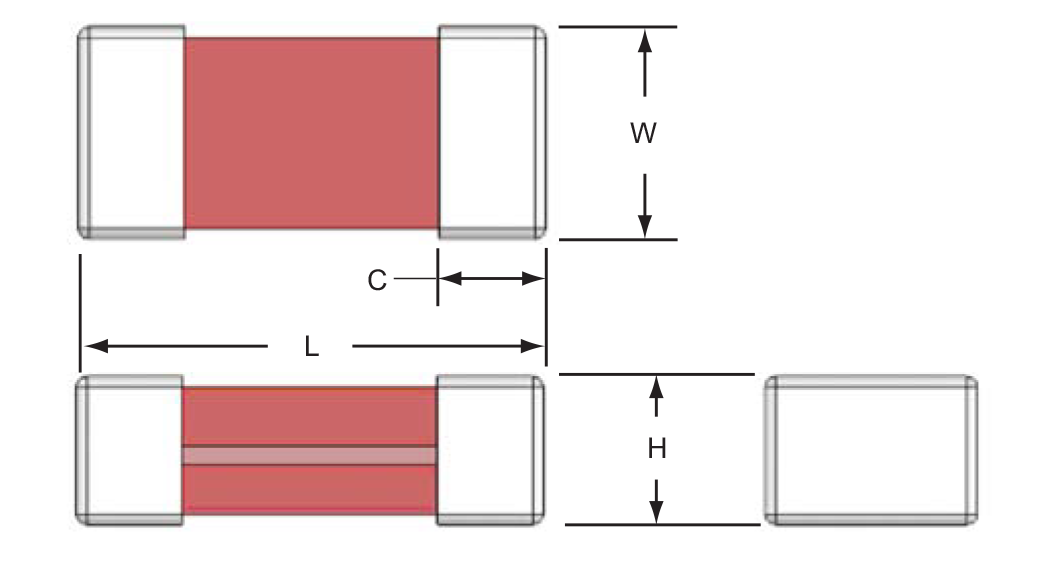

| 大小 | L | W | H | C |
| 0201** | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.20±0.10 |
| 0402 | 1.00±0.15 | 0.50±0.10 | 0.50±0.10 | 0.25±0.15 |
| 0603 | 1.60±0.20 | 0.80±0.20 | 0.80±0.20 | 0.30±0.20 |

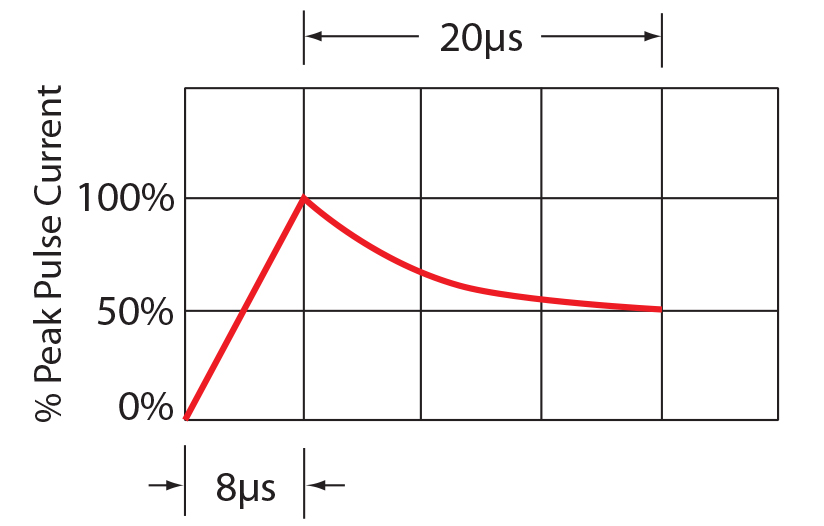

图 3.
8/20 μs 波形
必须仔细确定 MLVA 和 MLVB 系列在电路中的位置。为了获得更好的性能，应将装置放在尽可能接近信号输入的位置，并放在任何其他元器件之前。由于 ESD 事件会造成高电流，因此建议使用“0 线头”(0-stub) 焊盘设计（焊盘直接在信号/数据线上和第二个焊盘直接在公共接地上）。
为了指定最佳的伊顿 MLV 系列 ESD 抑制器，需要考虑以下因素：
