如何提升散热器性能：优化底座

散热器底座：卓越解决方案的坚实基础

散热器分为各种形状、尺寸、样式和材料。但许多散热器都具备底座这一共同特征：底座与器件相接触，并以翅片的形式提供额外的表面积，从而提高传热效率。底座是散热方案各部件的连接枢纽，若要实现有效的解决方案，底座需要承担多项功能。

散热器底座的用途

对接器件的界面

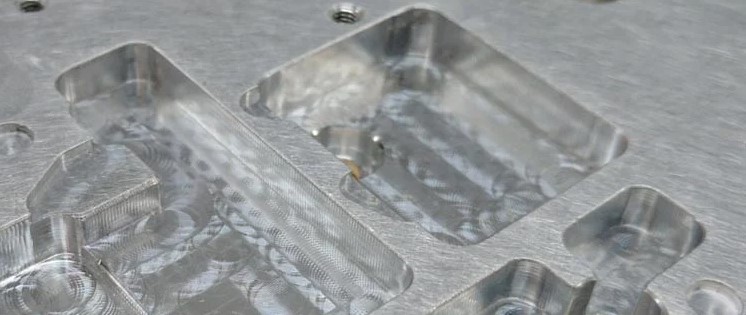

散热器底座是接触待冷却热源的部位。大多数电气设备设计为从顶面接触散热，热量可以沿着阻力最小的路径从硅芯片向外导出。器件表面和散热器底座的表面处理与质量非常关键，在应用不允许使用导热界面材料 (TIM) 时尤其如此。表面越光滑，产生的气隙数量越少，尺寸也越小，因此底座的平面度与表面处理质量直接影响散热器的实际散热性能。热管理解决方案中不存在完全理想的表面，因此我们会使用导热界面材料来降低这种接触热阻。事实上，导热界面材料对于整套热管理方案至关重要，甚至有不少企业专门从事 TIM 的研发生产。

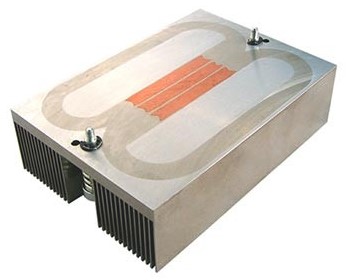

提升散热器底座均热能力的一种有效方法是内嵌热管。均热热管组件利用两相冷却的快速传热能力，改善底座向各个翅片均热的效果。

对接扩展表面的界面

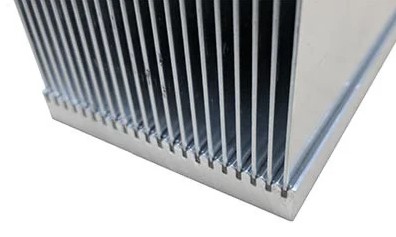

对于后期加装翅片的散热器底座，则需要额外的结构来固定翅片。拉链翅片和折叠翅片仅要求底座保持平整。粘接翅片和钎焊翅片散热器则需要开槽，用于固定翅片和焊接填充材料。

机械支撑

最后，散热器底座还为所装配的器件提供机械支撑，尤其是印刷电路板 (PCB) 上的器件。底座可增加易受损 PCB 的刚性。这对于运输设备、消费电子这类对机械性能要求严苛的应用至关重要。这些应用环境较为恶劣，器件会承受机械冲击、振动，以及用户日常使用带来的磨损。

底座并非全部

尽管底座很重要，但散热器还涉及其他多个重要考量因素。翅片、气流、导热界面材料以及其他特征，都会对器件的散热量产生重要影响。但底座是整套散热设计的核心，设计优良的底座有助于规避很多潜在问题。
