热交换器
液冷热交换器从高温一次流体中吸收热量，经由热交换器传导后，将热量释放至二次流体回路。热交换器通常配备冲压式翅片、折叠式翅片等扩展换热表面，以提升传热速率。液冷热交换器的效率取决于设计、流道配置、表面积、流量，以及两种液体之间的温差。工程师会针对具体应用优化各项参数，使液冷热交换器能够在不同流体间高效传递热能。
液冷系统若要正常工作，必须依靠热交换器完成热量排出。液冷热交换器使液冷系统能够在吸收热量的同时保持安全的运行温度。
伊顿工程团队运用专业经验，从数百种定制和半定制液冷热交换器中进行选择。这些热交换器提供多种散热片选项、热管集成方案及其他增强功能，为您打造优化的液冷系统设计方案。我们的团队精通各类流体、油类和冷却液的特性，并掌握多种加工方法，可根据您的需求设计制造液冷热交换器，提升液冷系统性能。

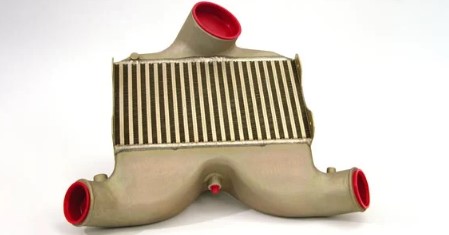

扁管式液冷热交换器由扁管组成，扁管具有表面积更大的流道，并配有外部翅片。扁管通过扩大内部流体接触表面积，提供额外的换热。为扁管式热交换器设计的主歧管可降低压降，从而可以使用更小、成本更低的泵。扁管搭配扩展翅片的结构可提供高效、坚固且轻量化的解决方案，适用于各类严苛应用。
我们的标准 ES 油冷却器系列采用铝制扁管式热交换器，专为油类和乙二醇/水 (EGW) 混合液等换热性能较差的流体设计，散热表现优异。与同类油冷却器型号相比，我们产品的单位体积热性能最高可提升 2.5 倍。伊顿扁管的最小弯曲半径可达 6.35 毫米（0.25 英寸），可制作独特的曲面热交换器，还能集成到定制系统中。我们可加装定制接头、歧管，并提供喷涂或阳极氧化处理，提升设备集成适配性与环境耐候性。

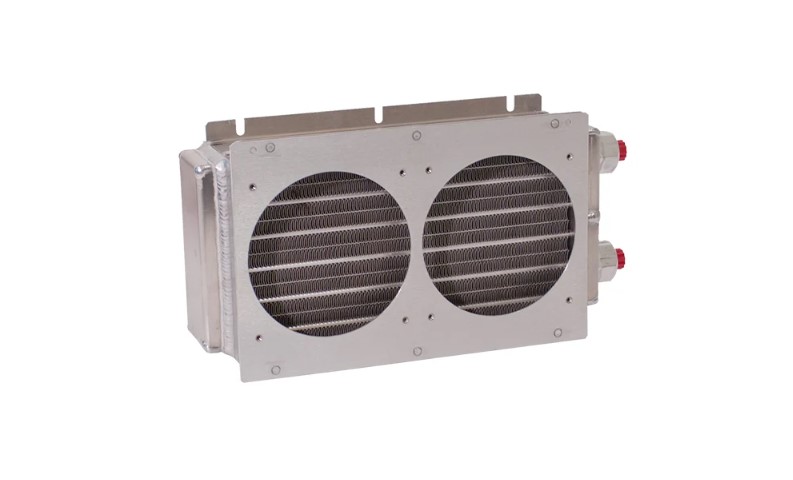

伊顿标准扁管式液冷热交换器采用铝制翅片和流道，配备 3/8–18 NPT 标准接头，并预装风扇安装板。客户可为热交换器选配风扇套件，可选 115 V 或 230 V 风扇。最高工作温度：200°C (400°F)。
型号 |
干重，千克（磅） |
流体容积，毫升（立方英寸） |
选配套件风扇数量 |
| ES0505G23 | 0.91 (2.0) | 229 (14) | 1 |
| ES0510G23 | 1.30 (2.85) | 278 (17) | 2 |
| ES0707G23 | 1.30 (2.85) | 393 (24) | 1 |
| ES0714G23 | 2.51 (5.53) | 508 (31) | 2 |

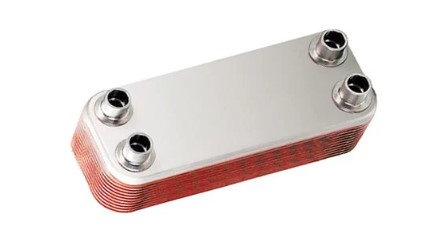

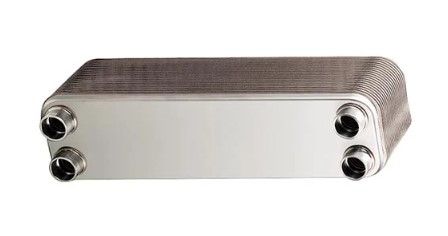

钎焊板式液冷热交换器是结构紧凑、效率高且经久耐用的液-液交换器。这类热交换器由多层板片堆叠钎焊成型，板片通常带有波纹，可增加表面积，从而提高换热量。钎焊板式热交换器采用逆流设计，板材 90% 面积均可参与换热。与传统管壳式设计相比，这类热交换器的体积可缩小 80%–90%。钎焊板式液-液交换器结构坚固、换热高效、经久耐用，可适配各类严苛环境。
可根据不同的工作介质和系统要求，配置钎焊材料和板片波纹样式。我们的铜钎焊机组适用于水、乙二醇水溶液 (EGW) 及其他常见冷却液。铜钎焊机组的最高工作温度可达 195°C (383° F)，最高工作压力可达 31 bar (450 psig)。镍钎焊板式热交换器可使用去离子水、高纯度流体和腐蚀性流体，最高工作温度可达 350°C (662° F)，最高工作压力可达 16 bar (232 psig)。

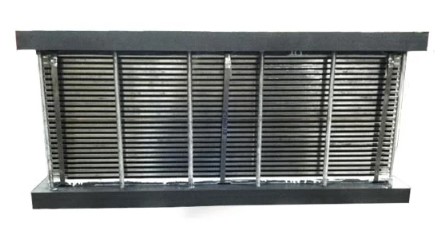

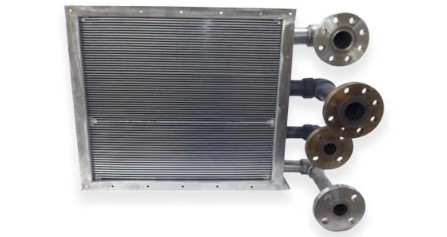

伊顿拥有数十年热交换器替换芯体生产经验，可满足众多行业对高可靠、高品质部件的需求，延伸正常运行时间，减少维护需求。
伊顿提供逆向工程设计方案，制作定制图纸，支持对已停产的改造部件进行重新生产。
伊顿可为多种应用提供换芯服务，尤其深耕商用、军用和通用航空飞行器领域。我们采用经过批准的数据和程序，与获得 FAA/EASA 认证的维修机构开展合作，为航空航天售后市场提供热交换器换芯支持。依托 FAA 认证维修合作机构，伊顿可提供 100 余种热交换器芯体，用于替换波音、空客、麦克唐纳·道格拉斯 (MD)、庞巴迪 Canadair 支线喷气式飞机 (CRJ) 和巴西航空 Embraer 支线喷气式飞机 (ERJ) 原厂配套部件。
