热虹吸管配置与应用

所有热虹吸管均为被动两相系统，包含蒸发器、流体回路和冷凝器三大基础部件，但根据使用场景不同，其结构形式存在差异。详细了解热虹吸管的工作原理。

在本博客中，我们将详解热虹吸管的配置类型，以及各种配置的一些常见应用。

有哪些不同的热虹吸管配置？

在伊顿，热虹吸管通常分为四大类：

三维直接接触回路热虹吸管：

典型行业与应用：工业和电信（功率逆变器、电机驱动器、5G 基站、远端射频单元、MIMO 射频设备）

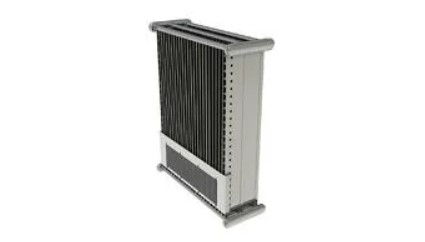

三维直接接触回路热虹吸管可为直接安装在热虹吸管底座上的一个或多个热源散热。这类热虹吸管在底座和翅片中设置蒸汽供给管路和液体回流管路，同时配有歧管，可将热量扩散至配套翅片的全部三维空间。

工作流体流经底座靠近热源的管路时吸热汽化，并依靠浮力向上流动。组件上下两端布置的歧管可使蒸汽与冷凝后的流体分配至每一片翅片，实现三维等温结构，实现稳定散热。自然风或强制气流穿过近似等温的翅片组件，将热量高效散发至周边环境。系统向外排热后，工作流体在翅片管路内重新冷凝，依靠重力回流至底部冷却液歧管，再回到蒸发器，如此循环往复。

直接接触回路热虹吸管：

典型行业与应用：工业和企业（CPU、GPU、逆变器、服务器）

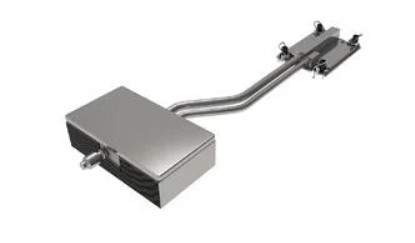

直接接触回路热虹吸管是最常见的热虹吸管类型之一，其中的冷凝器与蒸发器相互独立、分开放置，通过朝向经过精密设计的管路相连。蒸发器底座直接安装在 CPU、GPU 等热源上。设备产生的热量将蒸发器内静止的冷却液汽化，蒸汽经由蒸汽管路输送至远端冷凝器。

冷凝器配有高密度翅片组，依靠环境强制气流带走系统热量。热量被带走后，工作流体发生冷凝，然后经由回流管路流回蒸发器。

空对气回路热虹吸管：

典型行业与应用：电信、电动出行和工业（机柜、边缘计算、5G 基站）

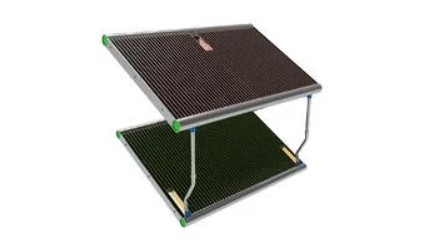

空对气回路热虹吸管的工作原理和其他空对空热交换器类型相似，但不依靠热传导或热管，而是采用回路热虹吸管技术，实现两股气流之间的热量传递。蒸发器和冷凝器热交换器通过管路连接，系统一半置于机柜内部，另一半置于机柜外部。

机柜内部的高温空气使蒸发器盘管内的流体汽化，蒸汽沿蒸汽管路上升进入冷凝器盘管。外部强制气流吹扫冷凝器盘管，使工作流体重新冷凝，依靠重力经回流管路向下回到蒸发器盘管，如此循环往复。

二维热虹吸散热片：

典型行业与应用：工业和电信（5G、远端射频单元、MIMO 射频设备、逆变器，替代或升级传统挤压、铸造、粘接翅片散热器）

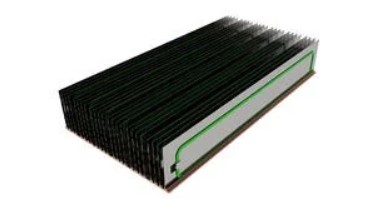

二维热虹吸散热片属于特性十分独特的一类，是将热虹吸管技术集成到单片翅片上的产品。它的基础作用和普通翅片一致，通过增加有效翅片表面积提升散热效果。每片翅片内部都嵌入热虹吸管，以提高翅片效率和整体性能。

这些内嵌热虹吸管可采用回路、蜂窝或微通道设计，可明显提升标准铝翅片的性能。二维热虹吸散热片通过优化热性能实现减重，还可缩小散热器体积，并且可与其他传统热管理技术组合搭配，因此应用十分广泛。

以上为伊顿热虹吸管的主要分类，每一类均可做定制，适配多种应用。如果您对热虹吸管产品存在疑问，或是不确定哪一款更适合您的新项目，请联系我们的专家。
